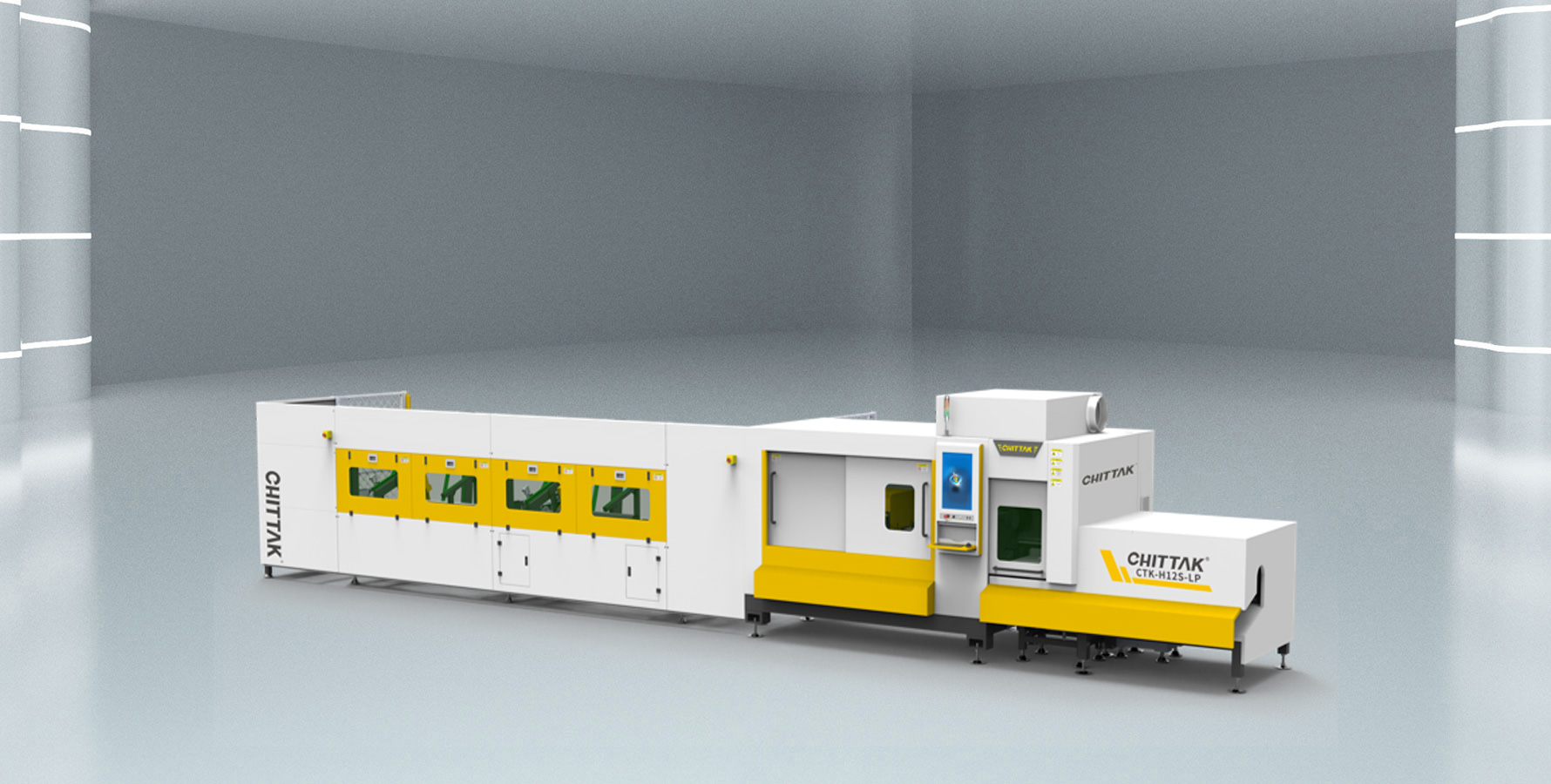

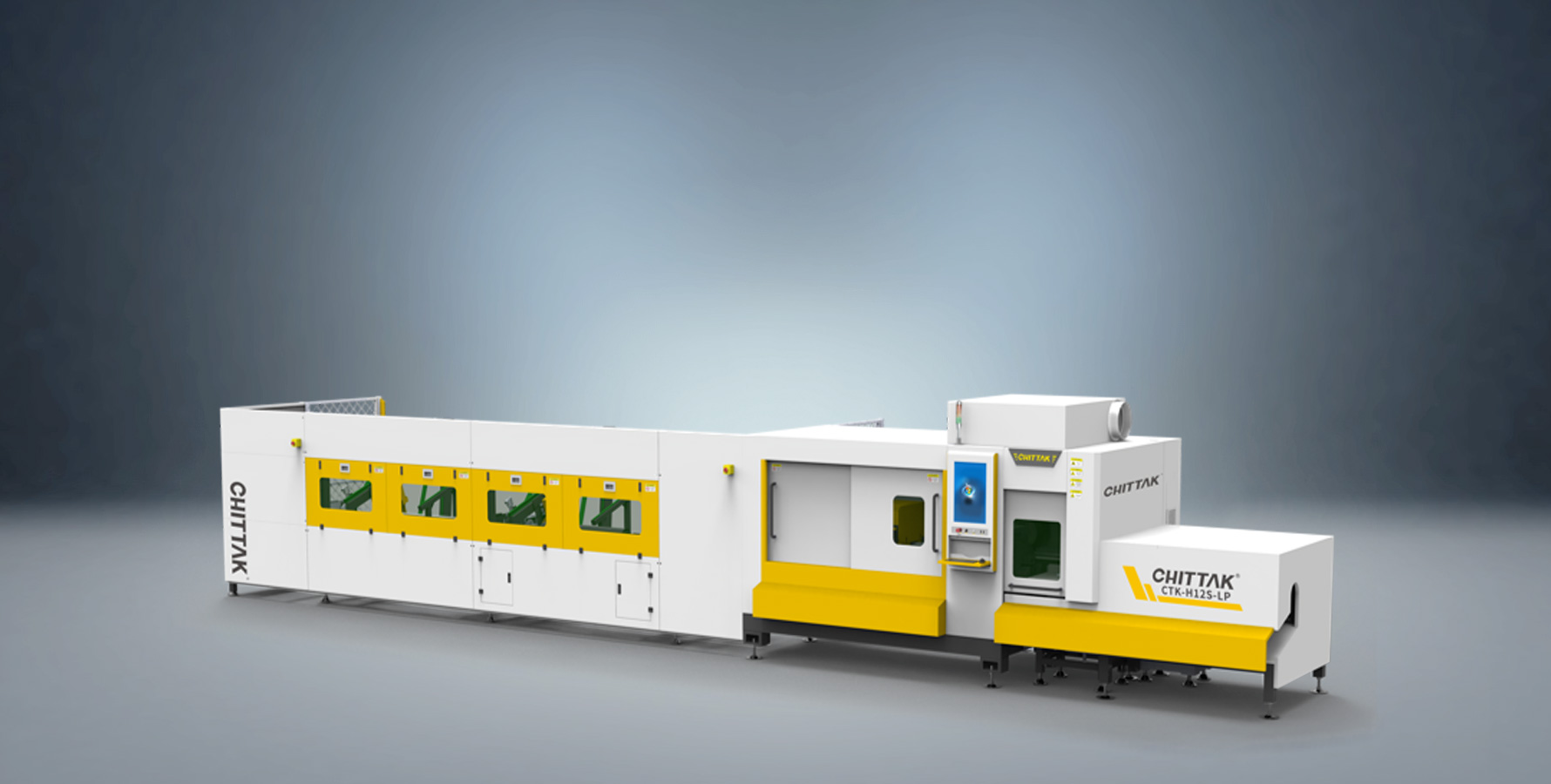

双面卡盘0尾料激光切管机
CTK-H12S-LP
200
无限旋转（rpm/min）0.03
定位精度（mm）0.03
重复精度（mm）A系列全新换代激光切管机
机床结构床身设计:
长度3500mm的机床，可有效减少机械振动与误差累积。
机床采用三条导轨设计:
呈三角或品字形布局，形成稳定的支撑结构，抗倾覆、抗变形能力更强，能承受更大的偏载和冲击载荷。
采用伺服控制切割头
快速从前卡盘正面跨越到后面，实现0尾料切割，节省更多材料成本。

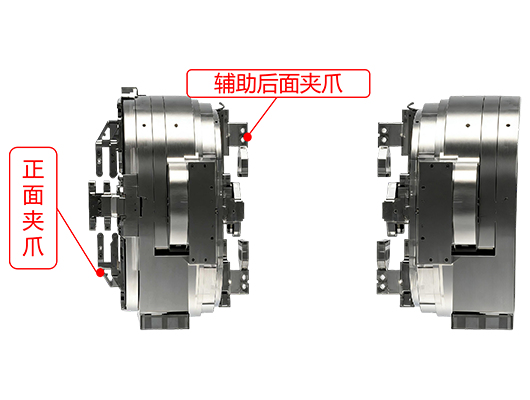

双通孔式卡盘单面夹头卡盘:
实现前卡盘定位夹持管材，与系统控制切割头移动同步进行切割0尾料。

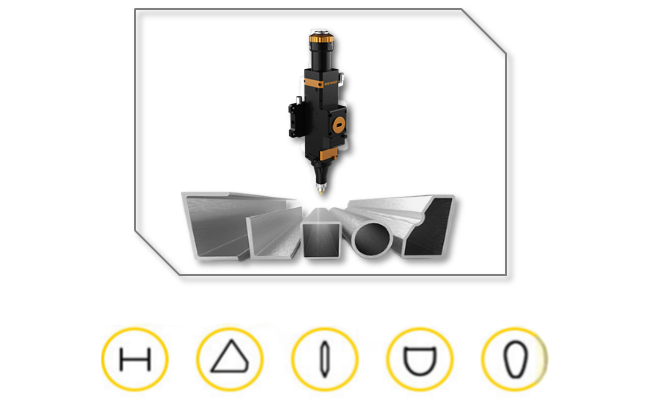

管材兼容范围:
圆管、方管、矩形管、椭形管、各种样式管材加工一步到位。
加工无界限:
贯通式卡盘设计，突破管材长度无限制，灵活适配客户长料定制需求。

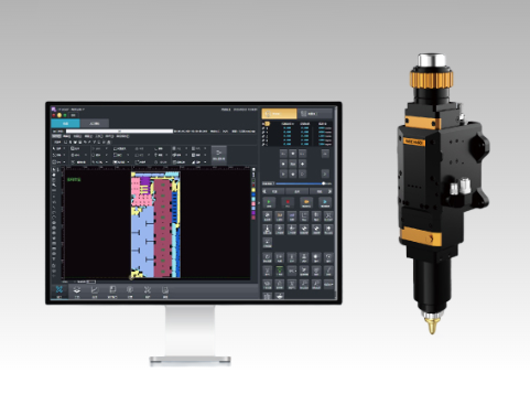

拥有自主研发智能数控双系统，可免绘图直接输入数据系统自动生成图形，能为客户远程升级，及故障诊断;

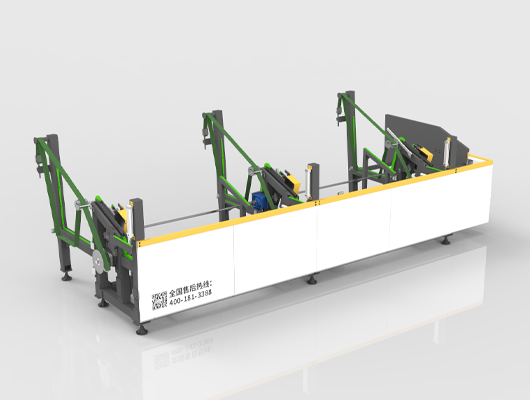

标配全自动上料机:
上料无需停机，换料无需等待，比平推式自动上料设备快;
1. 坡口切割头模组化切割坡口，
2. 焊缝检测针对管材焊缝避开AI识别
3. 抽渣装置针对管材内壁焊渣清除
4. 料架LN/LP/LD可根据管材进行选配
5. 前接料架随动模式或者包裹式接料架
圆管: ф8mm~ф120mm
方管：□10mm×10mm~□120mm×120mm
矩形管：对角线≤ф120mm
卡盘结构：通孔式卡盘前双面夹持，可与后卡盘分离单卡盘固定夹持管材切割0尾料，精度高，减少偏移。
卡盘范围：通孔式卡盘适用于直径8mm~120mm管材，任意形状，轻微调整即可。
卡盘速度：高速伺服电机+精密减速机等设计，转速超150转/分钟。
卡盘精度：斜齿结构定位精度高，四爪自定心，两卡盘同步，重复精度±0.03mm以内。
卡盘零尾料：前卡盘气缸辅助定位，切割最后一根时系统控制实现0尾料。

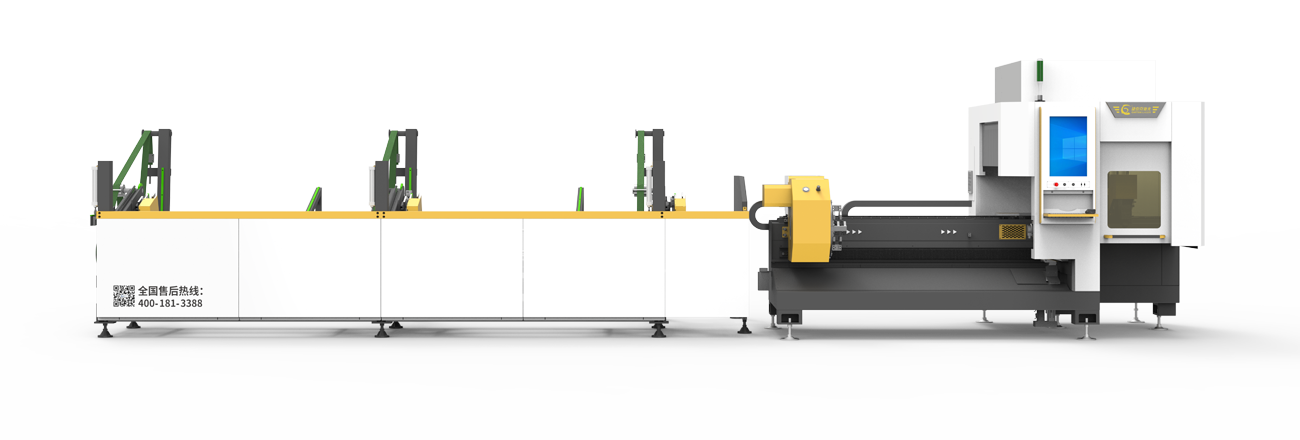

侧悬式机床结构：标配全自动上料机，上料无需停机，实现24小时不停歇作业，极大提高设备利用率。
上料速度：上料零等待，可连续不间断作业。
上料架机构：巧妙设计可兼容不同形状的管材，可实现工厂柔性化多品种小批量，一人可管理多台设备；
针对栏杆、楼梯、门窗行业开发此功能，可快速参数向导，三维视图显示图形尺寸，精准检测。支持管材（矩形管/方管/圆管），画图范围广（多种切割方式）。
孔位置距离可自动发布，根据等距平分工具选择模式（等距平分、中间固定两端平分等）后自动生成图纸。支持二维/三维零件编辑，快速画图，可编辑多样孔位。
加速度达到1.5G，效率是普通切管机的5-6倍;

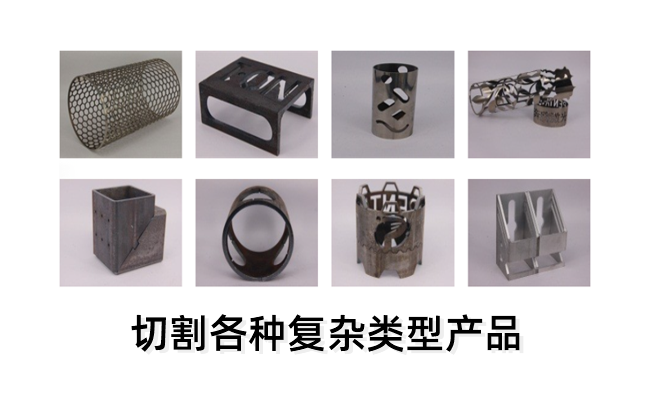

本机型可针对多种类型管材:圆管、方管、椭圆管、其它异型管等;
操作系统，免画图功能与飞切功能;
大大节省了材料的损耗;
全自动上料可真正实现自动上料→自动送料→自动切割→自动落料。
坡口装置、焊缝识别装置、抽渣装置、下料装置、管材方向识别装置、设备全包围防护。
有多种配置可选，速度不变，价格美丽

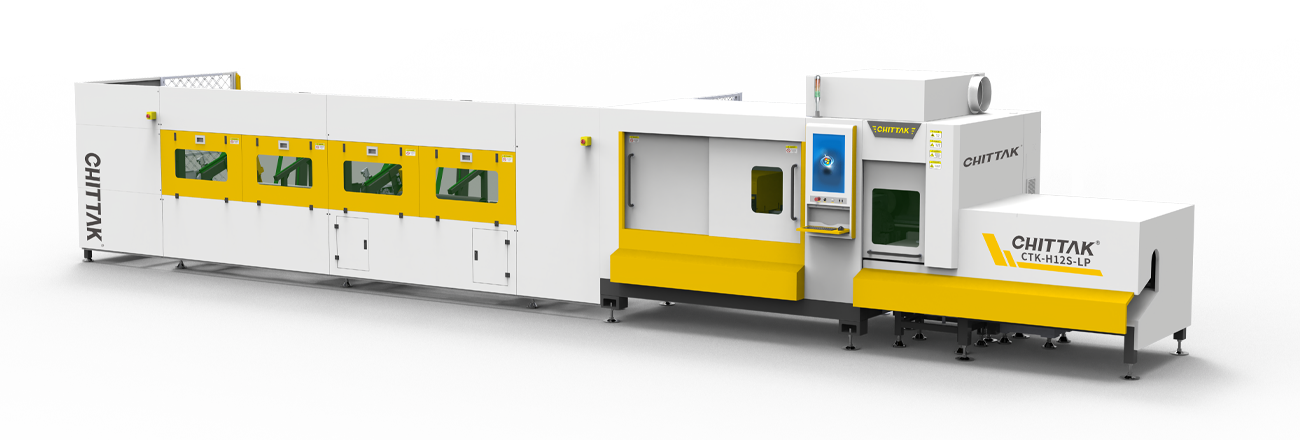

CTK-H12S-LP
CTK-H12-LP
| 型号 | CTK-H12S-LP/CTK-H12-LP |
|---|---|
|
管材加工范围 （人工手动上料） |
圆管: ф8mm~ф120mm 方管：□10mm×10mm~□120mm×120mm 矩形管：对角线≤ф120mm L≤7200mm |
| 全自动上料范围 |
圆管：ф20mm~ф120mm L＝4000-6500mm 方管：□20mm×20mm~□110mm×110mm L＝可定制＜9000mm |
| 加工材质 | 镀锌管、碳钢、不锈钢、铝型材、铜 |
| X、Y轴定位精度 | ±0.03mm |
| 卡盘最大转速 | 150rpm/min |
| 加工方式 | 直切 |
| 尾料长度 | ≥0mm |
| 卡盘承重 | 110kg |
| 整机重量 | 约3.7T |
| 机器尺寸（长x宽x高） | 9670MM×1785MM×1920MM |
